In linea di principio non vi è tecnico che non conosca i fondamentali che generano una vibrazione su un impianto e/o qualsiasi macchina di vagliatura. L’applicazione di per sé è molto semplice: un albero che ruota con una massa eccentrica fissa o a portata variabile, supportato da due cuscinetti alle sue estremità.
Ma, che tipo di cuscinetti? Con quali caratteristiche e con quali tolleranze di calettamento?
I carichi distribuiti sui due supporti sono funzione della seguente formula:

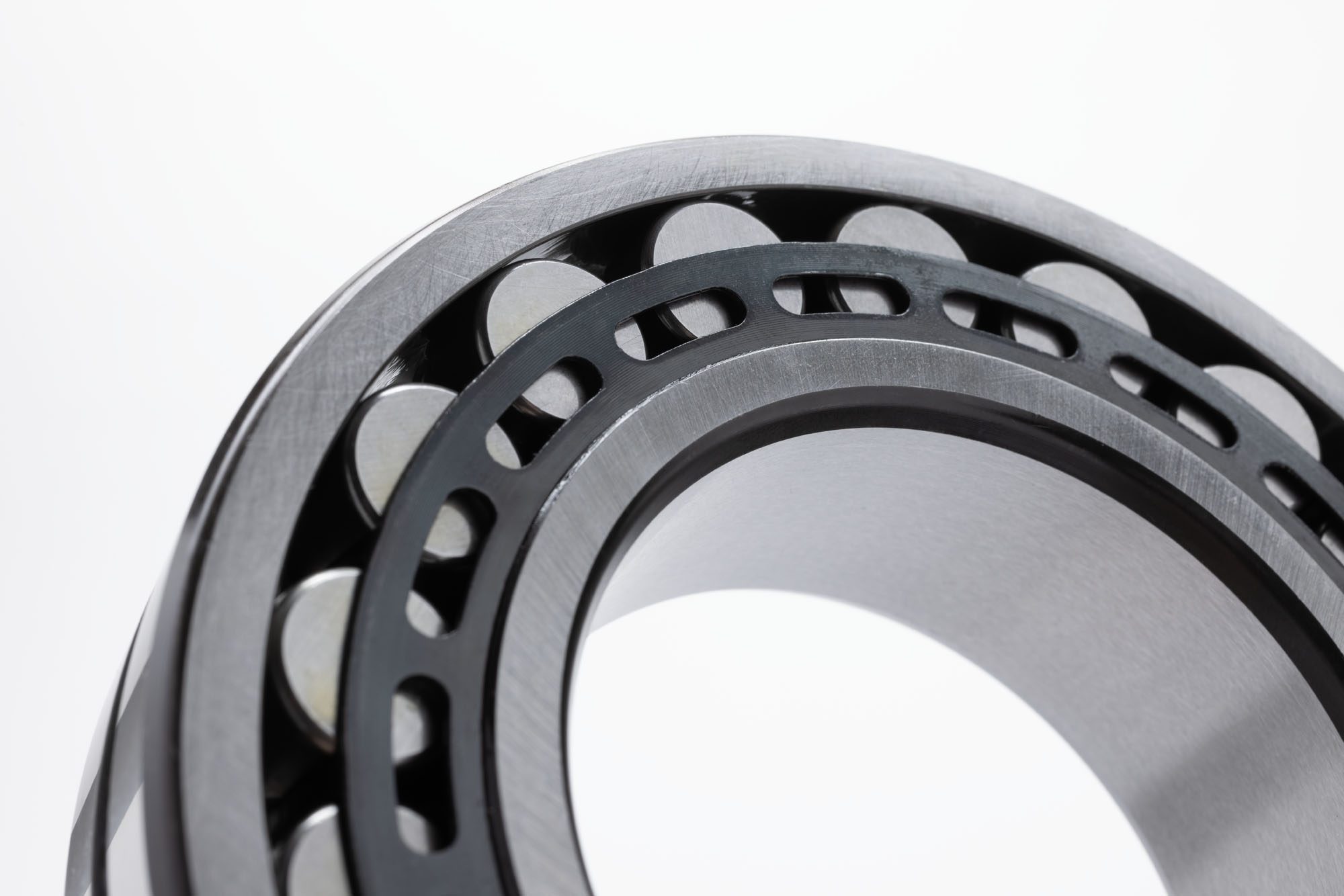

Generalmente, questo tipo di applicazione sopporta carichi piuttosto elevati e si utilizzano con maggiore frequenza i cuscinetti orientabili a rulli (rulli a botte).
A causa degli elevati carichi presenti in queste macchine è necessario che i cuscinetti per vibrovagli vengano prodotti con un’esecuzione speciale; le caratteristiche principali sono le seguenti:
- tolleranze ristrette sull’anello esterno;
- gioco maggiorato (C4);
- gabbia massiccia in ottone guidata sull’anello esterno (MA)
Queste tre caratteristiche sono fondamentali se vogliamo ottenere il miglior risultato.
Trattandosi di un elevato carico rotante per l’anello esterno, il calettamento consigliato è di tipo molto forzato per la sede (classe M) e di tipo libero per l’albero (classe g).
La gabbia deve essere guidata sull’anello esterno perché soggetta a centrifugazione. Una gabbia centrata sui rulli (cuscinetto standard) si usura in poco tempo, anche se ben lubrificata.
In presenza di carichi molto elevati, è abbastanza normale riscontrare temperature piuttosto elevate sui supporti. In questi casi, ma non solo in questi, un’adeguata lubrificazione è fondamentale per avvicinarci e/o superare il risultato voluto.
Anche i cuscinetti a rulli cilindrici possono essere utilizzati in questa tipologia di macchine e valgono le stesse considerazioni fatte per i cuscinetti orientabili a rulli.
